ZPQ-02氣動閥門定位器
產品說明： ZPQ-02氣動閥門定位器是氣動調節閥(薄膜式或活塞式)配套使用的產品。它接受調節儀表給出的氣信號，輸出氣壓信號控制調節閥的行程。定位器能改善氣動調節閥的工作特性，克服閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
1.提高氣動調節閥動作速度。
2.可改變氣動調節閥作用方式。
3.能實現分程操作。
4.可操作各種彈簧壓力范圍的氣動調節閥。
5.可配各種角行程調節閥。
一、主要技術參數和性能
1.產品企業標準代號:Q/YXBM633
2技術參數
|
型號 |
ZPQ－01 |
ZPQ－02 |
|
輸入信號（KPa） |
標準信號：20~100 |
|
|
分段信號：20~60、60~100 |
||
|
氣源壓力MPａ |
0.14，0.26 |
0.35，0.55 |
|
所配執行機構 |
氣動薄膜式 |
氣動活塞式 |
|
行程范圍 |
直行程：10～60mm,(100mm作特殊訂貨) |
|
|
角行程：50°，70°，75°，90° |
||
|
輸出作用方式 |
單作用 |
雙作用 |
|
輸出特性 |
直線 |
|
|
重量 |
2.6kg |
|
|
環境溫度 |
－25～55℃ |
|
|
相對濕度 |
5%～100% |
|
|
氣管接口 |
M10×1 |
|
|
電纜接頭 |
F6×1 |
|
|
基本誤差% |
±1 |
±1.5 |
|
回差% |
1 |
1.5 |
|
死區% |
0.4 |
0.6 |
|
耗氣量L/ｈ |
<1500(氣源壓力140kpa) |
<3600(氣源壓力500kpa) |

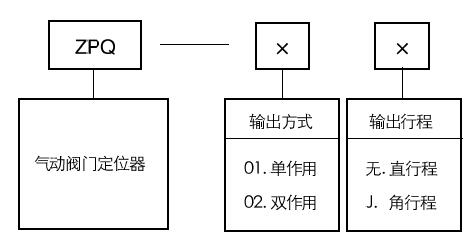

二、產品型號編制說明
三、外形尺寸、安裝方式

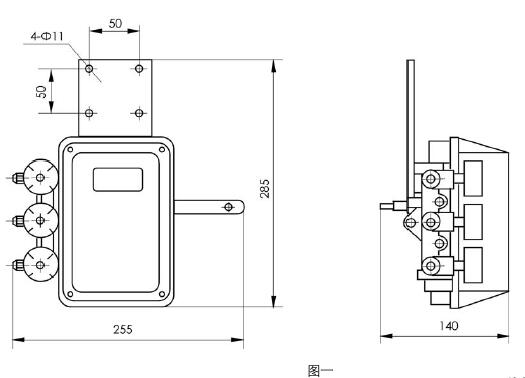

1.外形尺寸（見圖一、單位mm）
2.安裝方式
與ZMA/B-2~ZMA/B一6氣動薄膜執行機構配用時，利用連接板上水平方向的二個F11的孔(見圖一)。用二只M10 x 20螺釘擰入執行機構正面的專用螺孔，固定定位器。如與其他執行嘰構相配，則使用安裝螺孔4-M10(見圖二)。圖示尺寸單位為mm。
