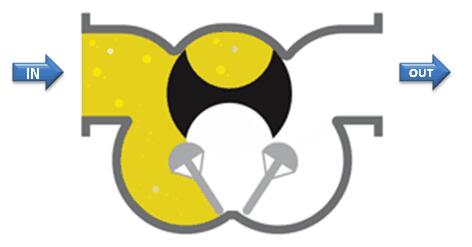

      插入式流量計是另一種形式的容積式流量計。由于腔室內沒有金屬接觸，因此它們具有較長的使用壽命，同時也保持了精度。它們具有廣泛的粘度范圍，適用于多種燃料和潤滑液。轉子連接到正時齒輪，因此每次轉子轉動時，移位的體積被傳遞到套準，控制器計算流量。


      轉子和殼體壁之間沒有金屬與金屬的接觸，這延長了流量計的壽命。
好處：
      1.葉片的清掃作用可防止沉積物堆積并保持隔間清潔。
      2.廣泛的建筑材料選擇。
      3.高精度和可重復性。
      4.在整個流量測量范圍內具有低壓降。
缺點：
      1.相對復雜的設計增加了成本。

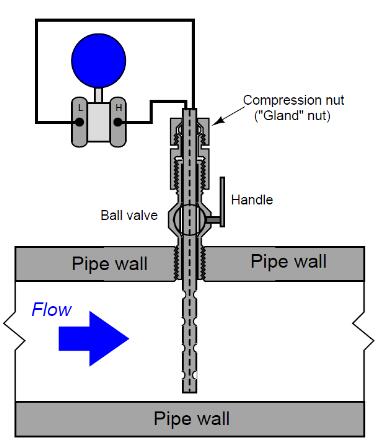

      當承載工藝流體的管道尺寸較大時，安裝全直徑流量計以測量流體流速可能是不切實際或成本過高的。許多應用的實際替代方案是安裝插入式流量計：可以插入管道或從管道中取出的探頭，以測量管道橫截面區域（通常是中心）的一個區域中的流體速度。插入流量計元件的典型例子是Annubar。將Annubar流量元件插入承載流體的管道中，在此處它產生壓差，以便壓力傳感器測量：

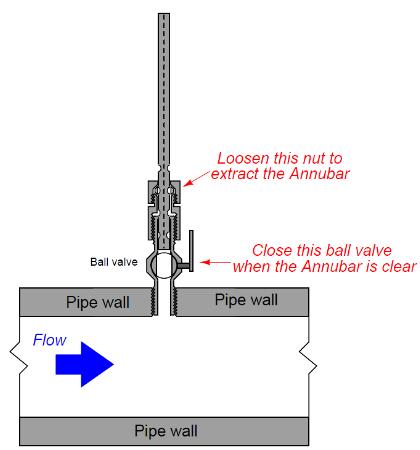

      通過松開“壓蓋螺母”并將組件拉出直到末端通過手動球閥，可以從管道中取出Annubar元件。一旦元件被提取到目前為止，可以關閉球閥并將Annubar從管道中完全移除：

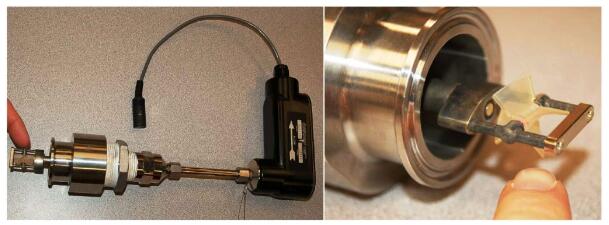

      出于安全原因，通常在組件中內置“停止”，以防止有人在閥門仍然打開的情況下意外地將元件完全拉出。以插入形式制造的其他流量計技術包括渦流，渦輪和熱質量，插入式渦輪流量計出現在以下照片中：


      如果流量檢測元件是緊湊的而不是分布式的（如上面所示的渦輪流量計的情況那樣），必須注意確保在管道內的正確定位。由于流動剖面永遠不會完全平坦，因此任何插入儀表元件將在管道中心處注入比靠近墻壁更大的流速。
      無論將插入元件放置在管道直徑的哪個位置，通過重復提取和重新插入，該放置必須保持一致，否則插入流量計的有效校準將在每次移除并重新插入管道時發生變化。還必須注意插入流量計，使流量元件直接指向上游，而不是一定角度。
      插入儀器的獨特優勢在于它們可以通過使用專門的熱攻設備安裝在操作管道中。“熱水龍頭”是一種程序，當管道在壓力下攜帶流體時，安全穿透進入管道。熱攻操作的第一步是在管道側面焊接“鞍座三通”接頭：

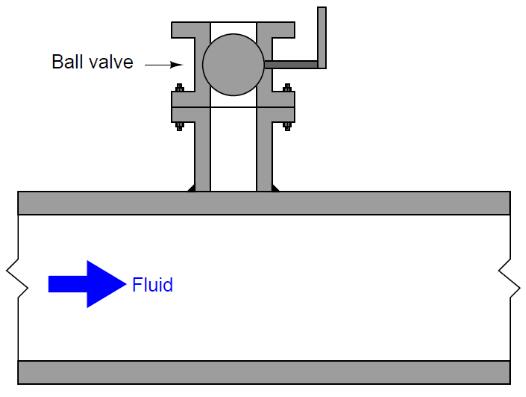

      接下來，將球閥用螺栓固定在鞍座三通法蘭上。該球閥將用于將插入儀器與管道內的流體壓力隔離：

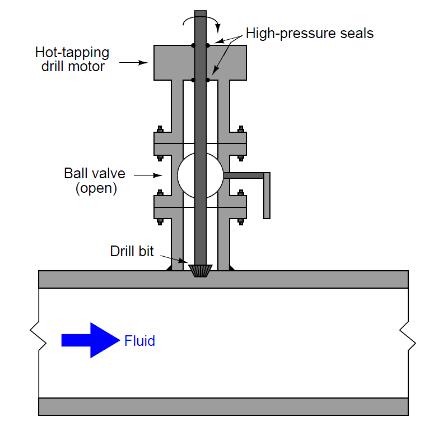

      然后將特殊的熱攻鉆頭用螺栓固定在球閥的開口端。當電動機旋轉鉆頭時，該鉆頭使用高壓密封件來容納鉆腔內的流體壓力。打開球閥，然后鉆頭朝管壁前進，在管壁上切入一個孔進入管道，一旦管壁破裂，流體壓力沖入球閥的空腔和熱攻鉆：

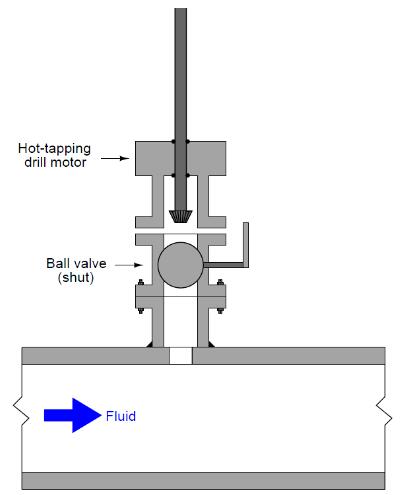

      鉆孔完全鉆完后，將鉆頭抽出并關閉球閥，以便拆下熱鉆鉆頭：


      現在，在“熱”管道中存在法蘭連接和隔離連接，通過該管道可以安裝插入流量計（或其他儀器/設備）。
      熱攻是一項技術技能，具有許多針對不同過程流體，管道類型和過程應用的安全問題。
