關于上海自動化儀表一廠電壓表與電流表之間的幾個電路問題解答
來源：上海自動化儀表有限公司作者：發表時間：2018-11-08 08:34:23【小中大】

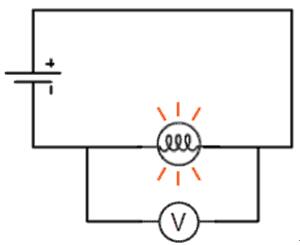

我們上海自動化儀表一廠的電壓表是用于測量電路中兩點之間的電位差的工具。電壓表與待測元件并聯連接，這意味著產生了待測元件和電壓表周圍的交流電路。如果可以在不斷開電路的情況下從電路中取下電壓表，則可以正確連接電壓表。在右圖中，連接電壓表以正確測量燈兩端的電位差。電壓表具有非常高的電阻，以便最小化通過電壓表的電流和電壓表對電路的影響。

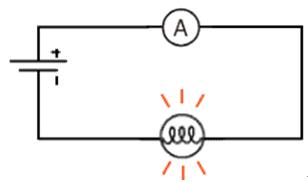

上海自動化儀表一廠的電流表是用于測量電路中電流的工具。電流表與電路串聯，使待測電流直接流過電流表。必須斷開電路才能正確插入電流表。電流表具有非常低的電阻，可以最大限度地降低通過電流表的電位降和電流表對電路的影響，因此將電流表并聯插入電路會導致極高電流并可能損壞電流表。在右圖中，電流表正確連接以測量流過電路的電流。
圖1 電流表正確連接以測量流過電路的電流

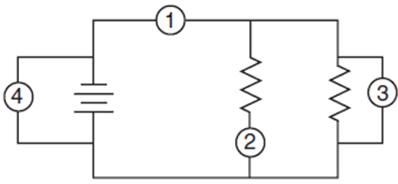

問題：在右邊的電路圖中，電流表和電壓表的可能位置用圓圈1,2,3和4表示。應該在哪里安裝電流表來正確測量總電流以及電壓表應該放在何處正確測量總電壓？
答：要測量總電流，電流表必須放在位置1，因為電路中的所有電流必須通過該電線，并且電流表總是串聯連接。
為了測量電路中的總電壓，電壓表可以放置在位置3或位置4處。電壓表總是與被分析的電路元件并聯放置，位置3和4是等效的，因為它們用導線連接（和在理想的電線中，電位總是相同的。

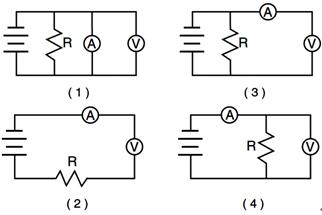

問題：下面哪個電路圖正確顯示電流表A和電壓表V的連接，以測量電流通過和電阻R兩端的電位差？
圖2 哪個電路圖正確顯示電流表A和電壓表V的連接
答案：（4）顯示一個串聯的電流表和一個與電阻并聯的電壓表。
問題：與被測電路的電阻相比，電壓表的內阻設計得非常高，因此電表會抽出
1.電路沒有電流
2.來自電路的電流很小
3.大部分來自電路的電流
4.來自電路的所有電流
答案：（2）電壓表應盡可能從電路中吸取盡可能少的電流，以盡量減小其對電路的影響，但確實需要少量電流才能工作。
作者：上海自動化儀表一廠
