關于電動氣動調節閥閥門原理和原理圖應用詳談

來源：上海自動化儀表有限公司作者：發表時間：2018-12-24 08:45:38【小中大】

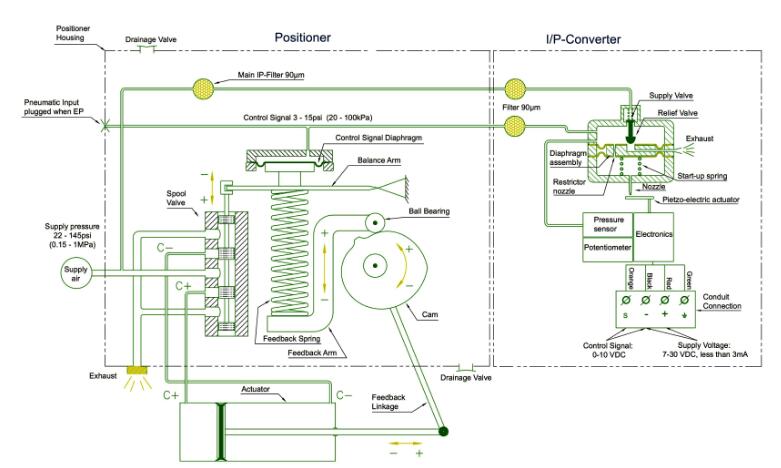

電動氣動調節閥

簡單的設計和概念等同于這些組件的簡單操作：

氣動調節閥

歧管耦合I / P轉換器

供應壓力高達145 PSI連接到設備的供應端口（在量塊側標記為S），執行器端口（標記為C +和C-）連接到雙作用或單作用（彈簧復位執行器 - 旋轉或線性）執行器。C +端口是調節閥開放端口。

然后將儀器信號（通常為4-20 mA）連接到I / P連接塊。應插入氣動Ip端口（位于?“端口側）。

由于設備上沒有電子信號，調節閥穩定，但沒有發生執行器移動。I / P直接與氣動調節閥連接;我們的外部安裝（EX和FF單元）內部安裝了定制設計的適配器。

通過調節閥供應端口提供I / P（最高145 psi）的空氣供應。I / P轉換器將0-10V DC信號轉換為內部發送到調節閥膜片的3-15 psi信號。電壓變化導致I / P響應并向調節閥隔膜發送氣動信號（內部），使隔膜移動，并使滑閥（氣動梭閥）移動，向執行器發送空氣。

當致動器移動時，通過致動器連桿和調節閥主軸/凸輪組件提供到調節閥的反饋。當執行器移動時，主軸/凸輪旋轉并根據mA輸入信號轉到所需的“設定點”。一旦達到設定點，就保持穩定狀態位置，并且供應空氣在端口之間“平衡”。
