深入了解關于腰輪流量計基礎知識應用詳談
來源：上海自動化儀表有限公司作者：發表時間：2018-12-25 08:57:51【小中大】

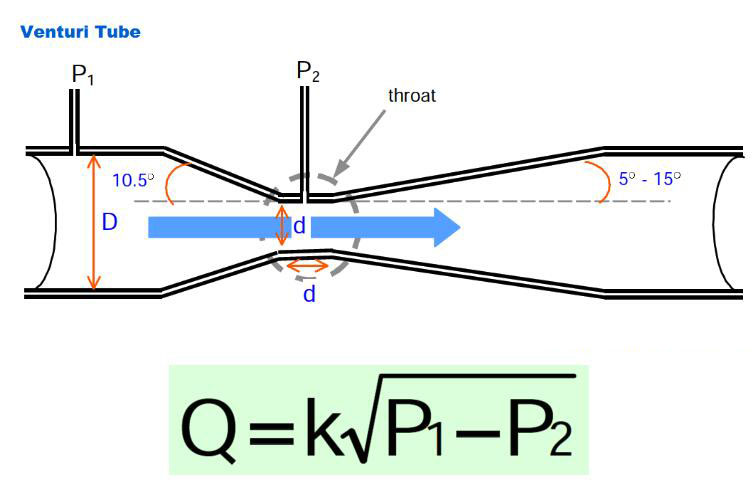

上海自動化儀表有限公司的腰輪流量計中含有的喉部，其處于直徑管道，在其中它適合小。限制直徑不應小于0.224D，且不大于0.742D，其中D是管道的標稱孔徑。當流體流過它，在喉部的壓力比上游壓力下（由于增加的動能的，由于增加速度，?MV 2）和隨之減少在流動能量（E ?F = P 21。v）的。流量與壓力差成正比，其中，k取決于管道和喉部直徑，密度和流量系數，腰輪流量計應始終用于湍流。它對各種儀器的準確度約為0.5％。適用于熱通風空調。（HVAC）應用，或空氣到爐子和鍋爐以及含有顆粒和漿液的液體。下面跟小編帶您深入了解關于腰輪流量計一些基礎知識。
什么是腰輪效應？

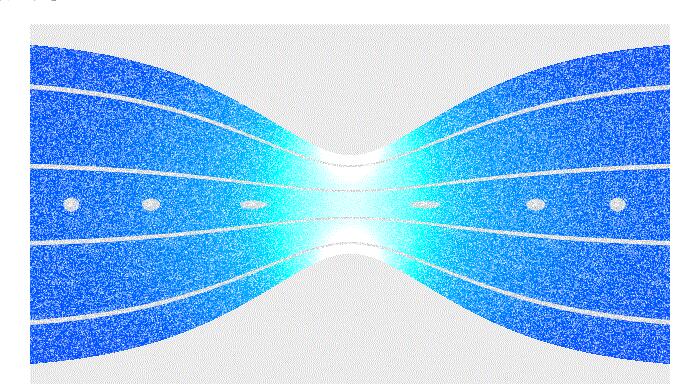

上海自動化儀表有限公司該腰輪效應是當流體流動通過一個收縮部分（或窒息）的管道的流體壓力的降低導致。腰輪效應以意大利物理學家Giovanni Battista Venturi（1746-1822）命名。
在流體動力學中，流體的速度必須隨著質量連續性原理通過收縮而增加，而靜態壓力必須根據機械能守恒原理減小。因此，由于通過收縮的速度增加，流體可能產生的動能的任何增加都通過壓力下降來平衡。
通過測量壓力的變化，可以確定流速，如在各種流量測量裝置中，例如腰輪流量計，腰輪噴嘴和孔板。
腰輪儀表的主要特點：
與孔板相比，腰輪管的壓力恢復要好得多。
腰輪管適用于清潔，臟污和粘稠的液體以及很少的漿料服務。
腰輪管的可調范圍從4到1不等。
在腰輪管中，壓力損失低并且粘度效應高。
通常，腰輪管的精度是其全范圍的1％
腰輪管的基本上游管長度為5至20個直徑
腰輪管的尺寸最大為72“。
腰輪管可以比孔板的額外流量增加25％至50％，保持相同的壓力下降。
由于腰輪管的早期成本非常高，它主要用于更大的流量和更復雜或更具挑戰性的流量應用。
與孔板不同，腰輪管對速度分布效應幾乎不敏感，因此需要比孔口更短的管道運行。
腰輪管由于其輪廓性質而抵抗腐蝕，侵蝕和內部結垢，與通過管的流動的自沖洗作用相結合。
使用腰輪管可以節省大量的安裝，操作和維護成本。
上海自動化儀表有限公司的腰輪管流量計經常用于涉及較高的TurnDown速率或較低壓降的應用中，特別是在孔板不能執行的區域。
通過正確的儀器和流量校準，腰輪管的流量可以降低到其滿量程范圍的約10％，具有正確的精度，這反過來導致轉向率為10：1。
腰輪儀表的優點：
它們可以在低壓降時處理大流量。
腰輪管流量計不涉及活動部件。
它們可以通過法蘭，焊接或螺紋端接頭安裝在大直徑管道中。
它們可以與幾乎所有液體一起使用，也可以與含有極端固體含量的液體一起使用。
腰輪管沒有突出到流體中并且沒有尖角。輪廓也沒有快速變化。
腰輪儀表的缺點：
非常昂貴
占用相當大的空間
測量壓力超過最大速度時不能改變。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表九廠欄目頻道。
