針對渦輪流量計安裝程序、啟動程序以及操作限制應用詳談
來源：上海自動化儀表有限公司作者：發表時間：2019-01-05 08:56:20【小中大】
上海自動化儀表有限公司渦輪流量計采用耐磨內部組件設計，可實現無故障運行和長使用壽命。進入流量計的流體首先由入口流動矯直器調節，這減少了流體中的湍流。移動的流體使轉子以與其流速成比例的速度旋轉。當轉子上的葉片通過拾取器的磁場時，產生電子脈沖。然后，該脈沖序列信號可用于監測流體實際流速或已通過流量計的流體總量。每單位體積由儀表產生的電子脈沖的數量被稱為其K因子。每個流量計都經過校準，以找到其獨特的K系數，該系數在購買時隨流量計提供。
安裝程序
安裝前，應檢查流量計是否有異物，并確保轉子自由旋轉。所有上游流體管線也應清除任何碎屑。此外，在將流量計安裝到現有系統之前，請確保已關閉流體流量并釋放管路中的所有壓力。必須安裝流量計，流向箭頭指向流體流動方向。流向箭頭可以在流量計的側面找到。流量計設計用于任何方向，但首選方向是將儀表安裝在水平管道中。建議過濾待測流體。過濾器/過濾器的最佳位置是流量計的上游，在任何其他系統組件之后，同時保持直管道要求。

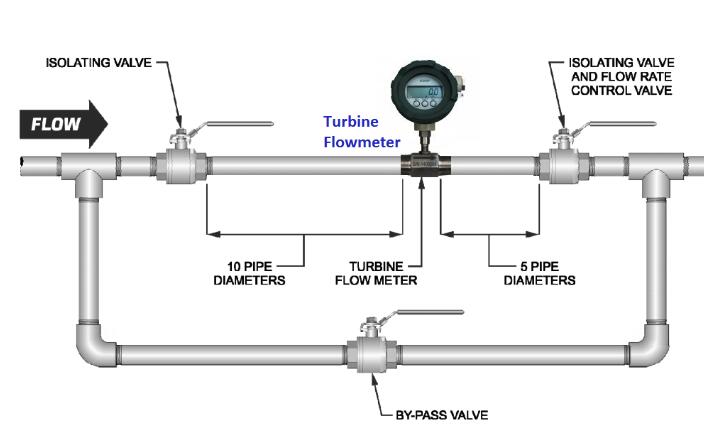

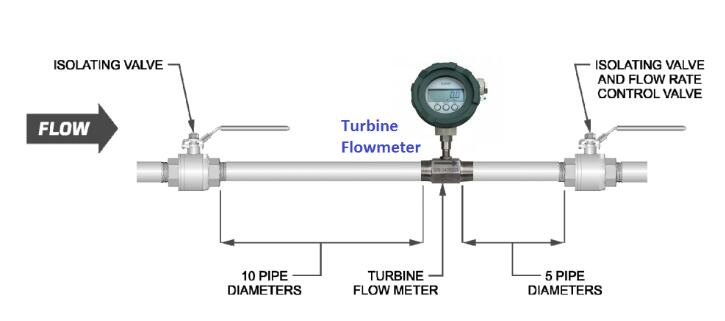

優選的管道設置是包含旁路管線（上圖）。這樣可以在不中斷流量的情況下進行儀表檢查和維修，以及在轉移到流量計之前使流體循環通過系統過濾器的能力。如果不使用旁通管路，重要的是所有流量控制閥都位于流量計的下游（下圖）。
為了獲得最佳的流量計性能，需要最小長度的上游和下游管道。建議在流量計的上游側直接安裝直徑為10管道直徑的最小長度，在流量計下游側安裝5個管道直徑。這有助于消除流體中的湍流。管道長度較短，其他系統組件和彎頭靠近流量計可能會對流量計的準確性和可重復性產生不利影響。管道尺寸應與儀表孔徑或端口尺寸相同。請勿將流量計或連接電纜靠近電動機，變壓器，火花裝置，高壓線路或將連接電纜放置在導管中，并為此類設備供電。這些設備會在流量計線圈或電纜中產生錯誤信號，導致儀表讀數不準確。
啟動程序
安裝流量計并在安裝后首次運行時，應遵循以下程序。
1、安裝儀表后，關閉隔離閥并打開旁通閥。使液體流過系統足夠的時間以消除流動管線中的任何空氣或氣體。
2、緩慢打開上游隔離閥，用液體填充流量計。
3、打開下游隔離閥，啟動流體流過流量計，允許流量計開始運行，然后完全關閉旁通閥。
4、如果下游閥用作流量控制閥，請調節閥門以提供流量計所需的流量。
注意 ：
高速運轉的空氣和氣體會損壞流量計的內部組件。永遠不要碰到流量計，沒有流體，流體充足。這種對流量計內部的流體沖擊或錘擊效應會永久性地損壞內部部件。
操作限制
腐蝕：內部零件由不銹鋼和碳化鎢與鎳粘合劑構成。確保您的液體與這些材料兼容。不相容的流體會使內部零件惡化，導致讀數不準確。有關與這些材料的化學兼容性，請咨詢流體制造商。
脈動：嚴重的流體脈動會對流量計的精度產生負面影響，并可能縮短流量計的壽命。
振動：劇烈振動可能會縮短流量計的壽命。
過濾器/過濾器：建議將過濾器或過濾器安裝在流量計的上游。進入流量計的顆粒可能會導致內部 組件點蝕，從而縮短其使用壽命。在旋轉部件上積聚顆粒會對流量計的性能產生不利影響。
