上海自動化儀表有限公司解說4種不同類型的管道裝配技術
來源：上海自動化儀表有限公司作者：發表時間：2019-02-28 08:55:57【小中大】
所有儀器通過管道，管道和/或電線連接到它們各自的過程并彼此連接。不正確的連接可能會導致過程中出現大量問題。管道是用于將過程流體引導到期望目的地的中空結構。管道不是單鑄，但應安裝不同的部件和設備，如閥門和不同的儀表，因此需要許多接頭。上海自動化儀表有限公司在本文中討論將管道連接在一起的一些更常用的方法。使用了不同類型的常見管道裝配技術：
法蘭管配件
錐形螺紋管接頭
平行螺紋管接頭
衛生管配件
法蘭管配件：
管道“法蘭”是金屬環，通常焊接到管道的末端，帶有平行于管道中心線鉆的孔，以接受幾個螺栓：
通過在成對的法蘭之間插入環形接頭來壓緊法蘭接頭。墊圈采用比法蘭材料更柔軟的材料制成。當它夾在一對凸緣之間時，接頭將在它們之間“擠壓”以密封所有可能的泄漏路徑。法蘭和管道部件必須具有匹配的法蘭等級和尺寸才能正常工作。P＆ID圖中用于法蘭連接的符號：
法蘭的密封設計和所需的墊片類型不同。例如凸面（RF）法蘭，環形接頭（RTJ）。
法蘭管連接的一種特殊規定是能夠在法蘭面之上或之間安裝稱為窗簾的空白金屬板，從而防止流動。當管道必須以半永久性方式堵塞，用于退役和維護時，這非常有用。
錐形螺紋管件：

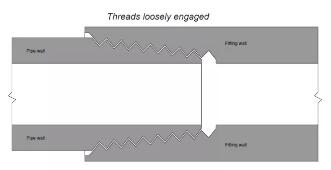

錐形螺紋管配件用于非常小的管件。螺紋管接頭的一種非常常見的設計是錐形管螺紋設計。錐形螺紋的目的是允許管道和接頭在接合時“楔入”在一起，從而形成機械堅固且無泄漏的接頭。
根據錐角和螺紋角度，錐形螺紋管接頭有幾個標準。美國國家管道錐形裝置， BSPT或英國標準管錐形。
NPT螺紋的角度為60°，錐度為1 47'（1.7833o）。BSPT螺紋的螺紋角度比NPT螺紋（55o而不是60o）窄，但錐度為1o 47'（1.7833o）。
平行螺紋管件：
管接頭中錐形線的替代方案是使用平行螺紋，類似于螺紋和機器螺栓。由于平行螺紋本身不能形成壓力密封，因此必須以另一種方式實現平行螺紋管接頭的密封作用。該功能通常符合O形圈或墊圈。
平行螺紋管的另一標準是BSPP或英國標準管道平行管。與BSPT（錐形）標準一樣，BSPP的螺紋角為55°。與具有平行螺紋的SAE標準一樣，密封通過O形環實現，該O形環壓靠在相應的母接頭的肩部上：
衛生管件：
食品加工，藥品制造和生物研究過程對細菌，真菌和藻類等微生物的存在天然敏感。為了質量控制和確保產品的純度，使用衛生管件。

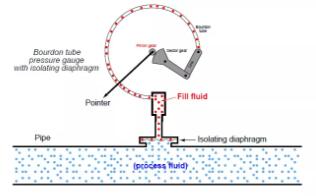

在衛生管道配件中，任何壓力表必須使用隔離膜片，其中過程流體壓力通過永不接觸過程流體的無菌“填充流體”傳遞到儀表機構。
標準管配件在衛生系統中是有問題的，因為公和母管配件的連接螺紋之間的小間隙可以為微生物提供遮蔽。為避免此問題，請使用特殊的衛生配件。這些連接由一對組合法蘭組成，通過外部夾具連接。
