壓力計專有技術：NPT 和 G 連接之間的區別
來源：上海自動化儀表有限公司作者：發表時間：2022-02-09 15:00:40【小中大】
世界上大多數壓力表都有一個 NPT 或 G（公制）連接，用于連接到過程。了解它們的區別以及如何識別正在使用的類型非常重要，而無需刪除整個集合。
您是否曾經看過安裝在管道中的壓力表并想知道它有什么類型的連接？您可能需要更換或購買新的測量?jī)x器。發現其連接的一種方法是從安裝中移除儀器并檢查其線程，但如果進程處于活動狀態，則需要關閉。有一種更簡單的方法可以判斷儀表是否具有 NPT 或 G 連接。
儀表上的 NPT 連接
大多數時候，答案取決于地理區域。例如，在美國或加拿大，壓力表可能有 NPT（國家錐形管）連接。這種類型的螺紋由 ANSI（美國國家標準協會）和 ASME（美國機械工程師協會）標準化，在北美儀表中是典型的，用于管道系統、泵、壓縮機、管道系統、移動機械和許多其他即將到來的應用來自該地區的公司。不幸的是，在巴西，我們有北美和歐洲的混合應用，這使得地理評估有點困難。
NPT 外螺紋（外）連接為錐形，螺紋直徑從接頭到末端略有減小。錐形螺紋沿螺紋的螺紋密封。但是，由于可能發生泄漏，需要使用 Teflon® (PTFE) 膠帶或密封劑來形成良好的密封。儀表連接的最常見尺寸是：? in. NPT，1/4 英寸 NPT 和 ½ 英寸 TPN。
NPT 螺紋的錐形形狀允許用戶在密封后繼續將連接旋轉幾度，直到儀器到達所需位置。但是，擰緊時必須小心：過度壓縮會損壞扳手套筒，過度擰緊會損壞螺紋。這些預防措施需要加倍，尤其是在需要頻繁安裝和拆卸儀表的應用中。
壓力計中的 G 連接

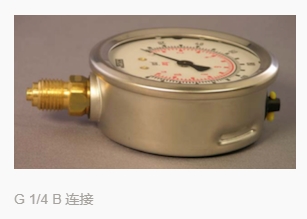

G 1/4 B 連接
壓力計中的 G 連接
在歐洲、亞洲或拉丁美洲——基本上在世界其他任何地方，除了美國和加拿大——通常可以找到具有 BSPP（英國標準管道平行）連接的直（或平行）螺紋的儀器，由字母 G. *。BSP 分類系統的錐形變體由 ISO7 表示，例如 R1/4-ISO7。
這些連接器通常稱為公制連接，因?yàn)樗鼈冇糜诠葡到y(tǒng)并且尺寸基于公制測量值。G 接頭具有帶平行（直）螺紋的直體（恒定直徑）。平行螺紋的主要目的是容納壓力，這樣可以在不損壞螺紋的情況下進行頻繁的安裝和拆卸。需要密封墊圈來密封連接。由于連接是密封在墊圈中而不是螺紋本身中，因此不需要密封劑或 PTFE 膠帶。
壓力表上的密封墊圈
壓力表上的密封墊圈，帶 G 連接
旋轉適配器示例
旋轉適配器
一旦 G 連接的螺紋在開關的平坦部分結束，就不會露出任何螺紋。但是，一旦連接器觸底密封，儀器的位置就無法更改。為避免儀表定位不當?shù)膯栴}，請使用“壓墊圈”并用手?jǐn)Q緊連接。在阻力點，在鎖緊墊圈應用之前，大約還剩 1.5 圈。這個余地允許用戶用扳手調整儀表的最終位置**。如果儀器位置不重要，可以使用平墊圈代替鎖緊墊圈。此外，威卡的產品組合中還有旋轉連接適配器。這允許壓力測量?jī)x器的簡單定位，能夠以更實用的方式進行 360° 旋轉。
分析 NPT 和 G 連接之間的差異
當并排放置時，兩種連接類型之間的區別很明顯。NPT 螺紋略帶錐度，而 G 連接螺紋為直螺紋。另一個明顯的跡象：在 G 型螺紋中，末端有一個小肩，用于使密封件居中。第三種方法是使用塞尺測量螺紋之間的角度：NPT 螺紋的角度為 60°，而 BSP 螺紋的角度為 55°。
但是當壓力表已經安裝在過程中時呢？有沒有一種簡單的方法可以在不移除儀器的情況下找出儀器的螺紋類型？是的。當 G 連接觸底密封時，看不到螺紋。然而，在 NPT 連接上，部分螺紋（或部分 PTFE 膠帶）是可見的。
