一、98-21215氣動單座調節閥 概述

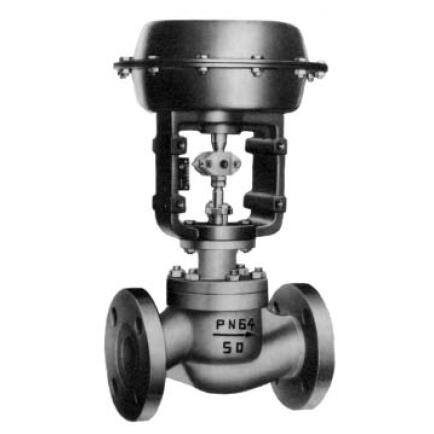

98-21215氣動單座調節閥系列氣動單座調節閥是由21200系列單座閥和氣動薄膜多彈簧執行機構組成。21200系列單座閥是在消化吸收了引進設計技術的基礎上開發的產品，該系列單座閥具有流通能力大。泄漏量小、可調比大和抗振性好等特點，且與氣動薄膜多彈簧執行機構組配后，整機體積小、重量輕。
98-21215系列氣動單座調節閥通用性好，可適用于各種中、低壓流體的過程控制。
二、型號編制說明
三、主要技術指標
1. 本產品企業標準代號：Q/YXBM674
2. 主要技術指標
|
項目名稱 |
技術指標（帶閥門定位器） |
|
基本誤差 |
±1% |
|
回差 |
1% |
|
死區 |
0.4% |
3、規格
|
壓力等級 口徑（英寸） |
3/4 |
1 |
1.5 |
2 |
2.5 |
3 |
4 |
6 |
8 |
|
150 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
300 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
公稱通徑DN（mm） 公稱壓力PN(MPa) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
1.6 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
4.0 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
6.4 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
4.連接形式
|
壓力等級 |
連接形式 |
法蘭標準 |
|
ANSI Class 150 |
法蘭式 |
ANSI B16.5-1997 |
|
ANSI Class 300 |
ANSI B16.5-1997 |
|
|
PN1.6MPa |
JB79-59 |
|
|
PN4.0MPa |
GB9113.11-88 |
|
|
PN6.4MPa |
JB79-59 |
5、溫度范圍及泄漏等級（見表3）
|
口徑 |
壓力等級 |
閥芯材料 |
密封材料 |
溫度范圍（℃） |
泄漏等級 ANSI B16.104Class |
||
|
英寸 |
mm |
標準型閥蓋 |
熱片型閥蓋 |
||||
|
3/4~8 |
20~200 |
ANSI Class 150 ANSI Class 300 PN1.6MPa PN4.0MPa PN6.4MPa |
鑄碳鋼 |
金屬密封 |
-29~250 |
-29~450 |
IV |
|
鑄不銹鋼 |
-40~250 |
-60~450 |
|||||
|
鑄碳鋼鑄不銹鋼 |
軟密封 |
-29~230 |
- |
VI |
|||
注：軟密封閥芯的使用溫度為-20~200℃。
6.98-21215系列氣動單座調節閥有兩種固有流量特性：直線和等百分比流量特性。特性曲線見圖一。固有可調比R 50:1.
7.主要零件材料（見圖二）
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Nil2Mo2Ti |
|
2 |
墊片 |
不銹鋼帶夾石棉、不銹鋼帶夾石墨 |
|
3 |
閥蓋 |
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Nil2Mo2Ti |
|
4 |
填料 |
聚四氟乙烯、柔性石墨 |
|
5 |
閥桿 |
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti |
|
6 |
閥座 |
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti、SUS304或SUS316堆焊Stellite No.6 |
|
7 |
閥芯 |
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti、SUS304或SUS316堆焊Stellite No.6、 1Cr18Ni9Ti或0Cr18Nil2Mo2Ti嵌聚四氟乙烯 |
注：也可用國內同類材料。
