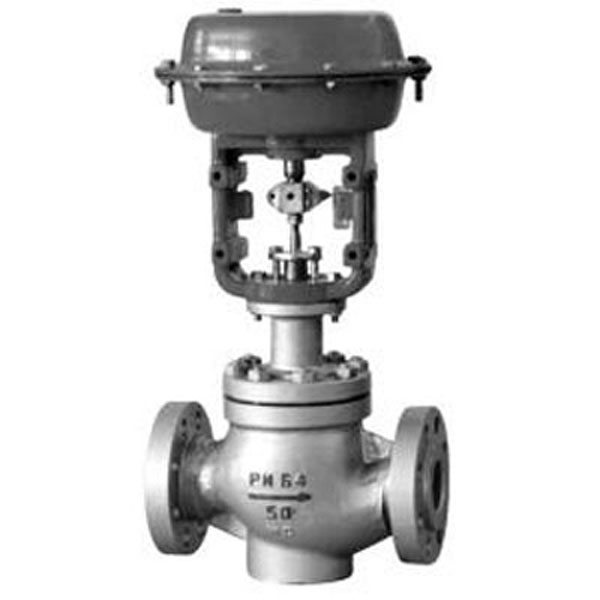

ZHBM輕小型氣動薄膜套筒調節閥
產品說明： 一、 ZHBM輕小型氣動薄膜套筒調節閥 概述ZHBM輕小型氣動薄膜套筒調節閥是我廠自行開發的新一代產品。它具有小型、輕巧、結構簡單、流量系數大、使用允許壓差大、穩定性
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、 ZHBM輕小型氣動薄膜套筒調節閥 概述
ZHBM輕小型氣動薄膜套筒調節閥是我廠自行開發的新一代產品。它具有小型、輕巧、結構簡單、流量系數大、使用允許壓差大、穩定性好、適用性強、裝拆維修方便等獨特優點,因此被廣泛使用.
結構特點：
1、套筒閥是在一個單座閥體內插入一個圓筒形的套筒，以套筒為導向，裝配了一個能沿軸向自由移動的閥塞（閥芯）。套筒上切開了具有一定流量特性的孔或窗口。
2、套筒用密封墊片被固在閥體上，安裝套筒時不使用螺紋。
3、閥塞（閥芯）上開有平衡孔，能有效地消除作用于閥塞上的大部分軸向不平衡力。
4、執行機構為多彈簧式、體積小、重量輕、推桿與閥桿連接采用開縫螺母，便于裝拆和維修。
二、產品型號及編制說明
表1
|
標準型（常溫型） |
ZHA/BM-40型 |
ZHA/BM-64型 |
|
熱片型 |
ZHA/BM-40G型 |
ZHA/BM-64G型 |

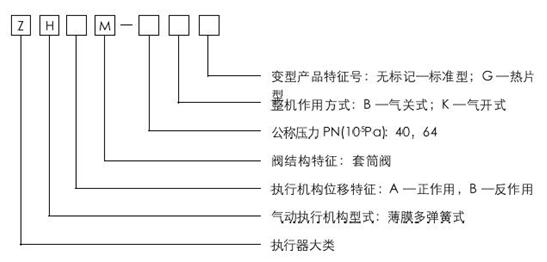

型號編制說明
例1:ZHBM一64KG表示配輕小型反作用執行機構的套筒閥，公稱壓力為PN6.4MPa、氣開式，帶散熱片。
三、連接形式（見表2）
表2
|
連接形式 |
閥體公稱壓力 |
閥體材料 |
連接法蘭的標準 |
|
法蘭式 |
PN4.0MPa |
鑄碳鋼，鑄不銹鋼 |
JB79一59 PN4.0 MPa鑄鋼法蘭 |
|
PN6.4MPa |
JB79一59 PN6.4 MPa鑄鋼法蘭 |
注:如用其它標準的連接法蘭、可作特殊訂貨。
四、主要技術參數（見表3）
表3
|
公稱通徑DN（mm） |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
|
額定流量系數Kv |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
|
60% |
9 |
20 |
30 |
75 |
115 |
240 |
350 |
|
|
流量特性 |
直線；等百分比 |
|||||||
|
公稱壓力PN（MPａ） |
4．0 6.4 |
|||||||
|
配用執行機構型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
||||
|
膜片有效面積Fe（㎝2） |
350 |
350 |
560 |
900 |
||||
|
額定行程 |
16 |
25 |
40 |
60 |
||||
|
作用方式 |
氣差式;氣開式 |
|||||||
|
彈簧壓力范圍（KPａ） |
標準20～100;可選用40～200;20～60;60～100;80～240 |
|||||||
|
氣源壓力（MPａ） |
標準0.14 可選用0.25,0.40 |
|||||||
|
氣源接口 |
M16×1.5 |
|||||||
|
固有可調比R |
30:1 |
|||||||
五、主要技術性能指標（見表4）
本產品企業標準代號：Q/YXBM813
表4
|
序號 |
項目 |
技術指標 |
|
|
不帶閥門定位器 |
帶閥門定位器 |
||
|
1 |
基本誤差 |
±5% |
±1% |
|
2 |
回差 |
3% |
1% |
|
3 |
死區 |
3% |
0.4% |
|
4 |
泄漏量 |
10-3 X閥額定容量 |
|
|
5 |
額定流量系數誤差 |
±10% |
|
|
6 |
臨界流量系數Cf |
0.91 |
|
六、閥體材料、適用介質溫度范圍（見表5）
表5
|
閥體材料 |
材料牌號 |
公稱壓力PN(MPa) |
適用介質溫度范圍(℃) |
|
|
標準型 |
熱片型 |
|||
|
鑄鐵 |
WCB |
4.0；6.4 |
-29~250 |
-29~450 |
|
鑄鋼 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
-40~250 |
-60~450 |
|

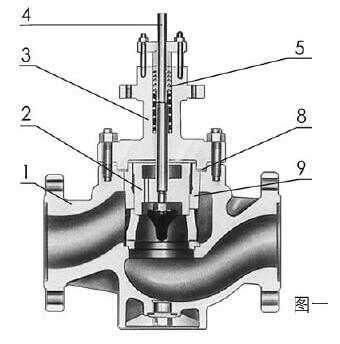

七、主要零件的常用材料（見圖一、表6）
表6
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
HT200 WCB ZG1Crl 8Ni9Ti,ZG0Cr18Ni12Mo2Ti |
|
2 |
閥芯 |
1Cr18Ni9Ti |
|
3 |
上閥蓋 |
HT200 WCB ZG1Cr18Ni9Ti. ZG0Cr18Ni12Mo2Ti |
|
4 |
閥桿 |
1Cr18Ni9Ti |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
閥座 |
1Cr18Ni9Ti |
|
7 |
下閥蓋 |
HT200 WCB ZG1Crl 8Ni9Ti,ZG0Cr18Ni12Mo2Ti |
