ZMBT－10氣動薄膜隔膜調節閥
產品說明： 一、ZMBT－10氣動薄膜隔膜調節閥 概述ZMBT－10氣動薄膜隔膜調節閥為無填料函結構，節流元件為彈性隔膜，閥體流道平滑；閥體襯里和隔膜均可采用耐腐蝕材料制造，適用于控制各種腐蝕性
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZMBT－10氣動薄膜隔膜調節閥 概述
ZMBT－10氣動薄膜隔膜調節閥為無填料函結構，節流元件為彈性隔膜，閥體流道平滑；閥體襯里和隔膜均可采用耐腐蝕材料制造，適用于控制各種腐蝕性和懸浮液介質。
結構特點：
1、采用耐腐蝕襯里閥體和耐腐蝕隔膜，可以避免金屬閥體被腐蝕，適用于強酸、強堿、強腐蝕性介質的調節。
2、適用于高粘度流體和帶有懸浮顆粒（顆粒硬度必須小于橡膠）與纖維介質的調節。
3、無填料函、結構簡單，維修方便。且介質不與外界接觸，可用于有毒介質和污染介質的調節。
4、采用橡膠隔膜密封、無泄漏，在許用壓差范圍內可作為切斷閥用。
5、具有比一般調節閥大的流通能力。
二、產品型號及其編制說明
|
型號 |
ZMA/BT-10型 |

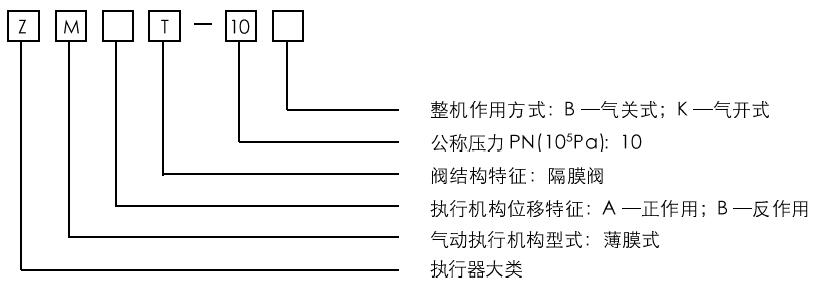

型號編制說明
示例：ZMAT-10B(DN50)
表示氣關式隔膜閥，帶正作用執行機構，公稱壓力PN1.0MPa,口徑為50mm。
三、連接形式
法蘭連接，法蘭標準按JB78-59 PN1.0MPa
四、主要技術參數
|
公稱通徑DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
額定流量系數KV |
8 |
12 |
16 |
28 |
60 |
68 |
90 |
160 |
300 |
|
|
流量特性 |
近似快開特性 |
|||||||||
|
公稱壓力PN MPａ |
1.0 |
|||||||||
|
配用執行機構型號 |
ZM（A/B）-2 |
ZM（A/B）-3 |
ZM（A/B）-4 |
|||||||
|
膜片有效面積FE(cm2) |
280 |
400 |
630 |
|||||||
|
額定行程mm |
10 |
16 |
25 |
40 |
||||||
|
作用方式 |
氣關式（B）；氣開式（K） |
|||||||||
|
彈簧壓力范圍（KPa） |
標準20~100,可選用40~200, 20~60, 60~100, |
|||||||||
|
氣源壓力（MPa） |
標準0.14；可選用0.24 |
|||||||||
|
氣源接口 |
M16X1.5 |
|||||||||
|
固有可調比R |
30：1 |
|||||||||
五、主要技術性能指標
1.本產品企業標準代號： Q/YXBM673
2.主要性能指標
|
項目 |
技術指標（不帶閥門定位器） |
技術指標（帶閥門定位器） |
|
基本誤差 |
±15% |
±4% |
|
回差 |
10% |
3% |
|
死區 |
8% |
1% |
|
泄漏量 |
隔膜材料為氯丁橡膠：0；隔膜材料為氟橡膠：0. 1%×閥額定容量 |
|
|
額定流量系數誤差 |
±10% |
|

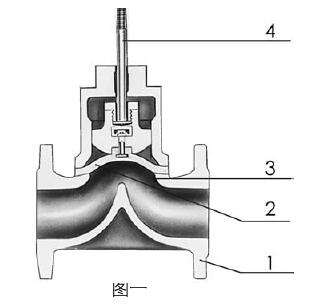

六、主要零件的常用材料（見圖一）
