轉速記錄儀
產品說明：轉速記錄儀概述： SZMJ-302是我廠老產品SZMT-102的改進產品，兩者對用戶而言并無明顯差別，但對內部的f/l變換器作了性能改進。本儀表用于遠距離測量轉速，記錄轉速，并達二點
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
轉速記錄儀概述：
SZMJ-302是我廠老產品SZMT-102的改進產品，兩者對用戶而言并無明顯差別，但對內部的f/l變換器作了性能改進。
本儀表用于遠距離測量轉速，記錄轉速，并達二點轉速報警目的，當配用SZMB－3型傳感器時，能測量低轉速。配用SZMB-0或SZMB-1型傳感器時測量高轉速。
轉速記錄儀主要技術指標
使用條件：儀表在環境溫度為5～＋40℃，相對濕度＜85%范圍內正常工作。
基本誤差：儀表在環境溫度為20±2℃，相對濕度＜85%范圍內基本值誤差不得超過測量上限值的±1%。
溫度影響：當溫度從20±2℃變化到5～40℃時，儀表的示值變化換算為溫度每改變10℃應不超過基本誤差限的絕對值。
記錄誤差：儀表記錄誤差為示值誤差±0.5%。
附加電接點容量：：220伏，1A交流，或30伏，0.5安直流，設定范圍為滿刻度的10%～90%。
儀表電源：220伏50赫交流，當電壓變化為額定值的＋10/－15%，頻率變化為額定值±5%范圍內，能正常工作。
消耗功率：≤20VA
重 量：約13公斤
量程規格
高速測量范圍
|
轉速r/min
|
比例
|
轉速r/min
|
比例
|
|
3000~30000
|
1：1
|
12000~120000
|
1：1
|
|
5000~50000
|
15000~150000
|
||
|
|
|
18000~180000
|
低速測量范圍
|
轉速r/min
|
比例
|
轉速r/min
|
比例
|
|
50~500
|
1：1
|
300~3000
|
1：1
|
|
100~1000
|
400~4000
|
||
|
200~2000
|
500~5000
|

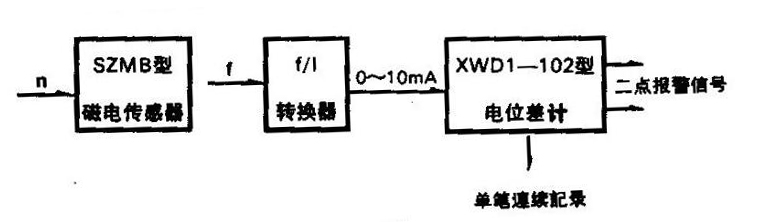

轉速記錄儀原理方框圖

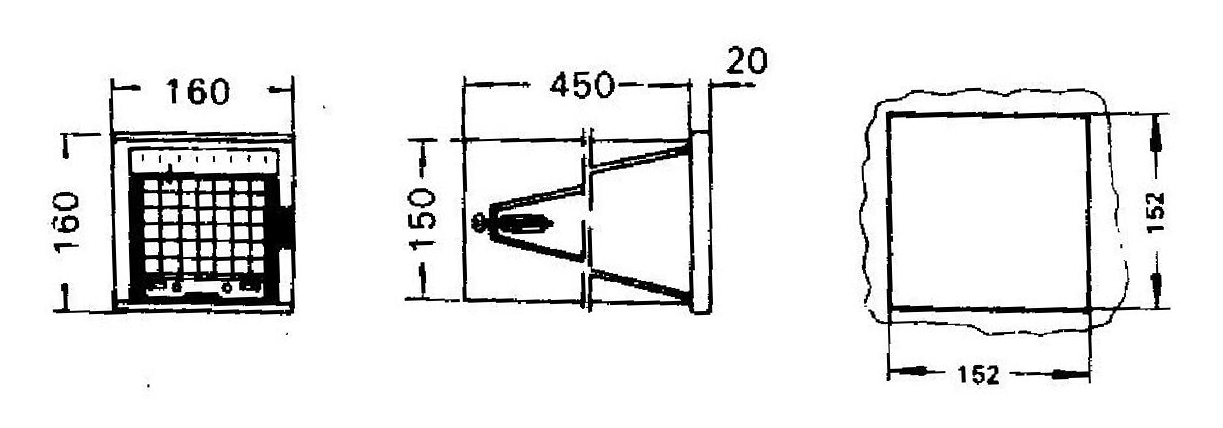

轉速記錄儀外形及開孔尺寸
1.SZMB型磁電轉速傳感器（希望選用SZMB-1型）

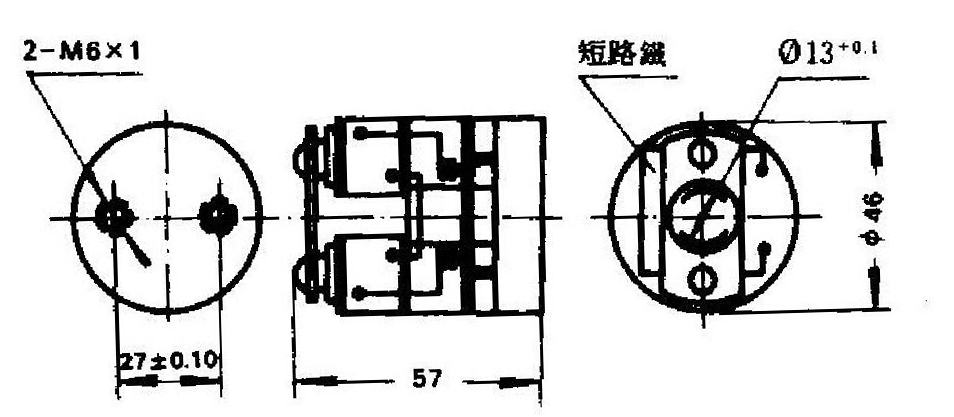

a.SZMB-0型磁電轉速傳感器（每一轉輸出2個脈沖）旋轉軸尺寸：

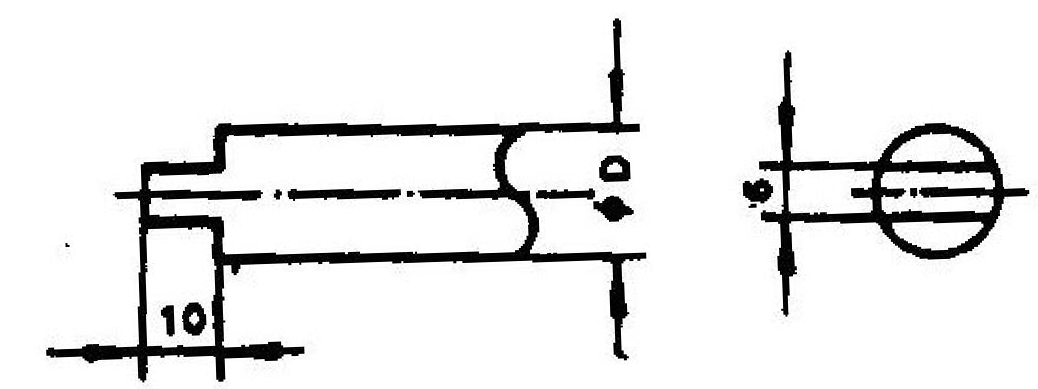

FD約為F12~F12.5，使用時將短路鐵去掉
轉速在3000r/min時磁電傳感器輸出電壓³0.2V

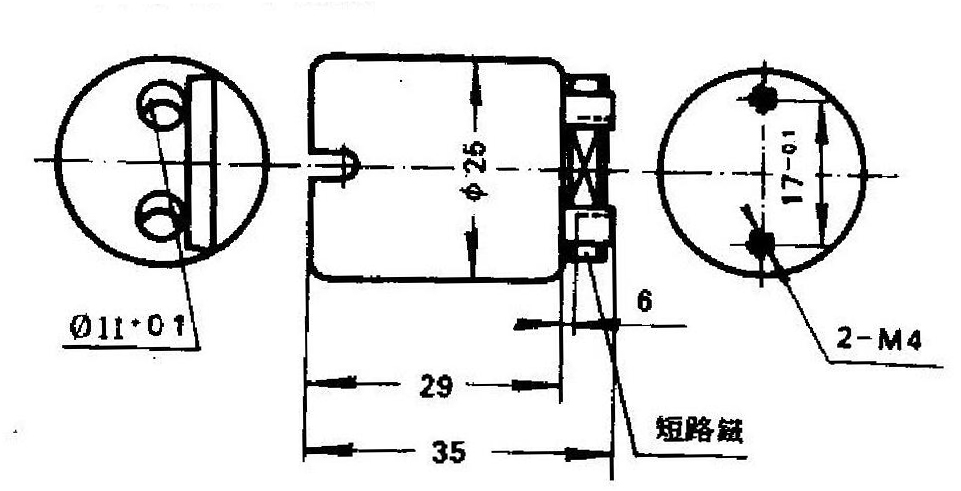

b.SZMB-1磁電轉速傳感器（每轉一轉輸出2個脈沖）旋轉軸尺寸：

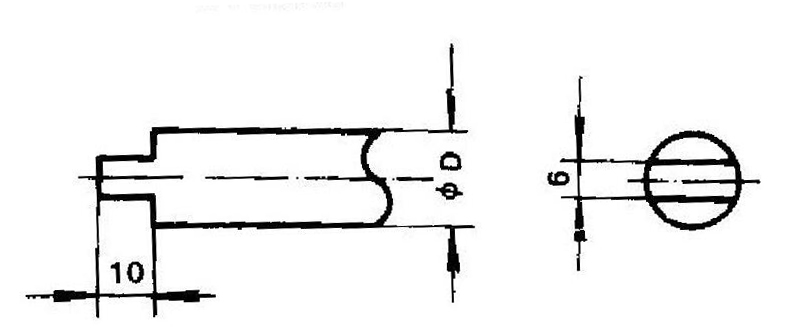

FD約為F10~F10.5，使用時將短路鐵去掉
轉速在3000r/min時電磁傳感器輸出電壓³0.2V
2.PZ-1型頻率轉換器：已安裝在XWD1型記錄儀表內
3.XWD1型記錄儀表
