XTM400/600智能數字顯示調節儀的主要技術參數
來源：上海自動化儀表有限公司作者：發表時間：2019-03-21 10:21:04【小中大】
在電加熱行業中原來的智能表+可控硅電壓調整器（單相/三相)控制方案正逐漸被一體化帶可控硅移相觸發輸出智能儀表代替，由于觸發功能集成到智能表中，使整機體積縮小，安裝方便，總的價格降低，因而受到用戶的歡迎。

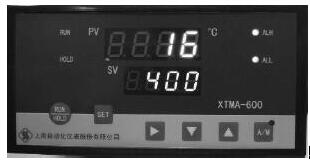

我們上海自動化儀表有限公司的XTM-400/600智能數字顯示調節儀正是這樣一款將觸發功能集成到智能表中的產品，它集測量、顯示、控制調節、報警輸出，移相脈沖輸出多種功能于一身。
該產品輸入信號類型豐富，可接各常用類型熱電偶、熱電阻、高溫輻射計信號等。針對該儀表使用環境的強電磁場干擾的特點，專門采取了成熟的EMC電磁兼容設計技術，保證工作的穩定性和可靠性。在冶金、化工、鋼鐵、石油、電力、輕工、塑料、食品等行業，對過程量進行測量和控制，應用前景廣闊。
儀表設計采用雙CPU結構，一塊負責模擬信號采樣和數據顯示等基本功能，另一塊專門負責檢測過零信號、計算輸出脈沖時間、定時輸出脈沖。
主要技術參數:
1.輸入信號:包含B,S,K,E,T,J、鎢徠3-25、P100、Cu50、F1、F2
2.測量精度:士0.3% FS士1 di愈含冷端補償誤差)
3.輸出信號:可控硅移相觸發脈沖，寬度不小于75us,幅值不小于4V,移相范圍:。一1500
4.調節方式:連續PI以位置式不完全微分PID算法)
5.PID參數范圍:P 0.0-400.0%, 1 1-3600秒，D 0一1800秒
6.報警輸出:2路繼電器觸點，用戶可設瞿矜民警類型
7.電磁兼容抗擾度:3級靜放電、浪涌、快速脈沖群、電磁場輻射
8.外形尺寸:80x160X165
9.電源:85一264VAC，頻率50Hz/6OHz
10.工作溫度范圍:5一4O0C
設計要點:
1.三相過零信號采樣
準確得獲得三相過零信號是控制移相脈沖的前提。為了精確得獲得過零的時刻同時解決倒相缺相問題，必須從三相分別引入過零信號并使用單片機外部中斷功能。但是一般單片只擁有2路外部中斷。本產品使用了由一塊LM324、三塊74HC221觸發器和一塊74HC30構成的檢測電路，只使用一個中斷口即可滿足任務要求。

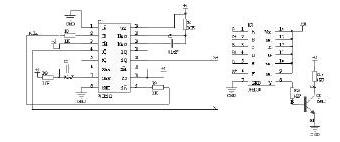

過零信號采樣部分原理圖
2.三相移相脈沖的實現
由于從三相分別引入過零信號并分別記時，這就增加了單片機的運算量，原方案采用傳統52系列單片機難以滿足要求。經查找和試驗，最終選定宏晶公司12系列單片機，該單片機有兩個傳統定時記數器，一個PCA定時記數器和一個獨立的波特率發生器，滿足了任務需求。可控硅移相脈沖輸出部分主要由光耦TIP504二極管和脈沖變壓器構成。

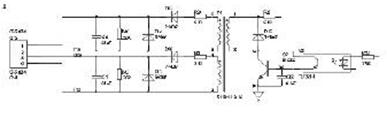

脈沖輸出部分原理圖
